型號：D-300LPB
概要

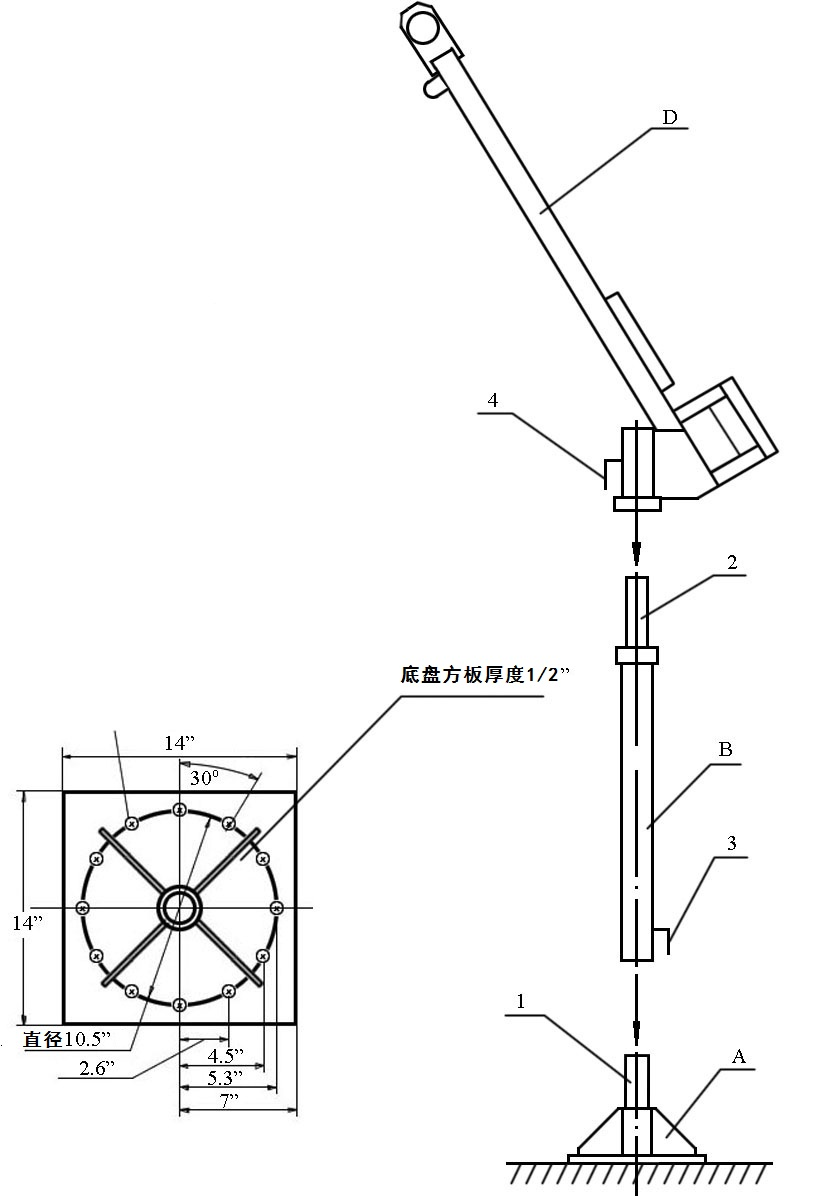

MSE D -300LPB 單腳架由三部分組成:
A.底座.

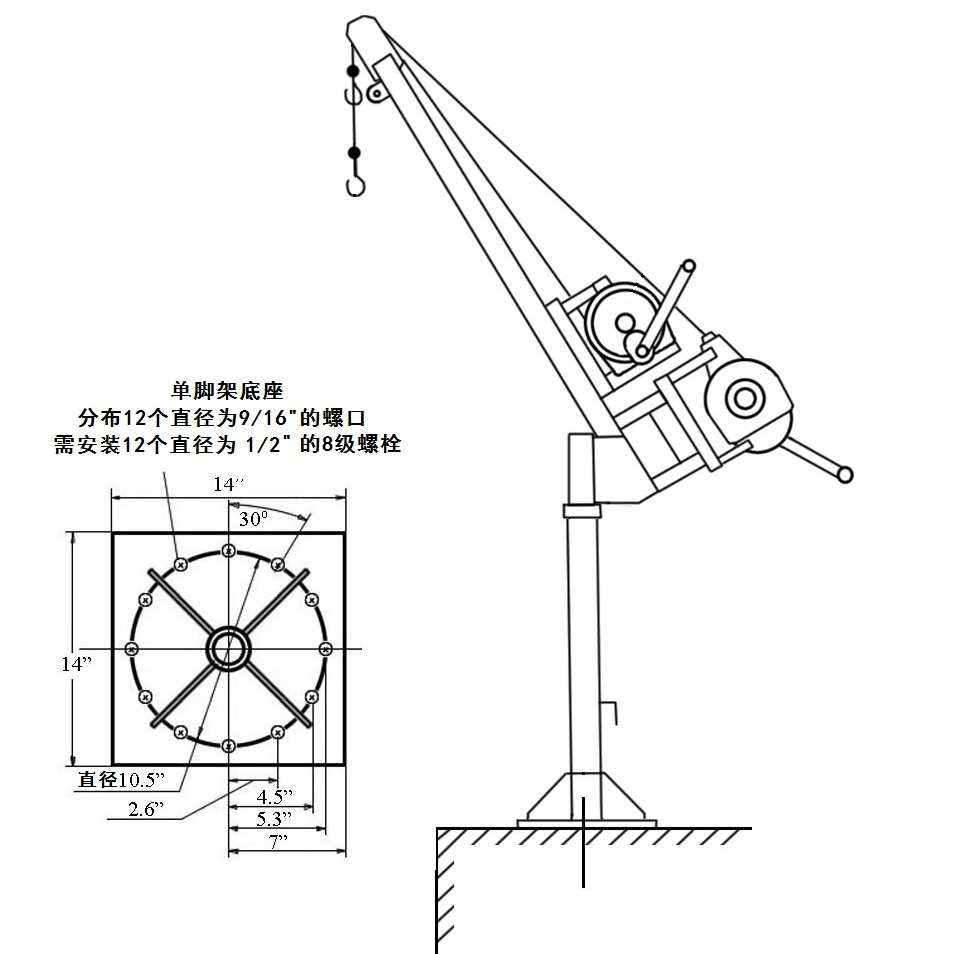

底座是一個厚度為半英寸，長度為14英寸的正方形底板，其中心焊接著一個圓柱軸。正方形板上留有12個直徑為9/16英寸的孔，呈圓周狀均勻分布，用于安裝半英寸的8級螺栓。
B. 伸縮桿.
伸縮桿的一端連接著底座上的圓柱軸，伸縮桿的另一端有一個軸連接到吊桿。伸縮桿上有兩個轉動手柄，一個用于固定伸縮桿與底座，另一個用于固定伸縮桿與吊桿。
C.吊桿.
吊桿由鋼制成，在一端有一圓筒用于連接伸縮桿的軸，吊桿的另一端有兩個滑輪和一個用于設備纜繩保護的安全銷。還有兩個支架用于連接MSE的各類防墜救援系統。一個支架用于連接三維防墜落/救援絞盤，另一個支架用于連接手動絞盤。當?shù)鯒U與伸縮桿連接時，吊桿可以360度轉動。其轉動手柄是設計用于在伸縮桿的所需位置松開和固定本吊桿。

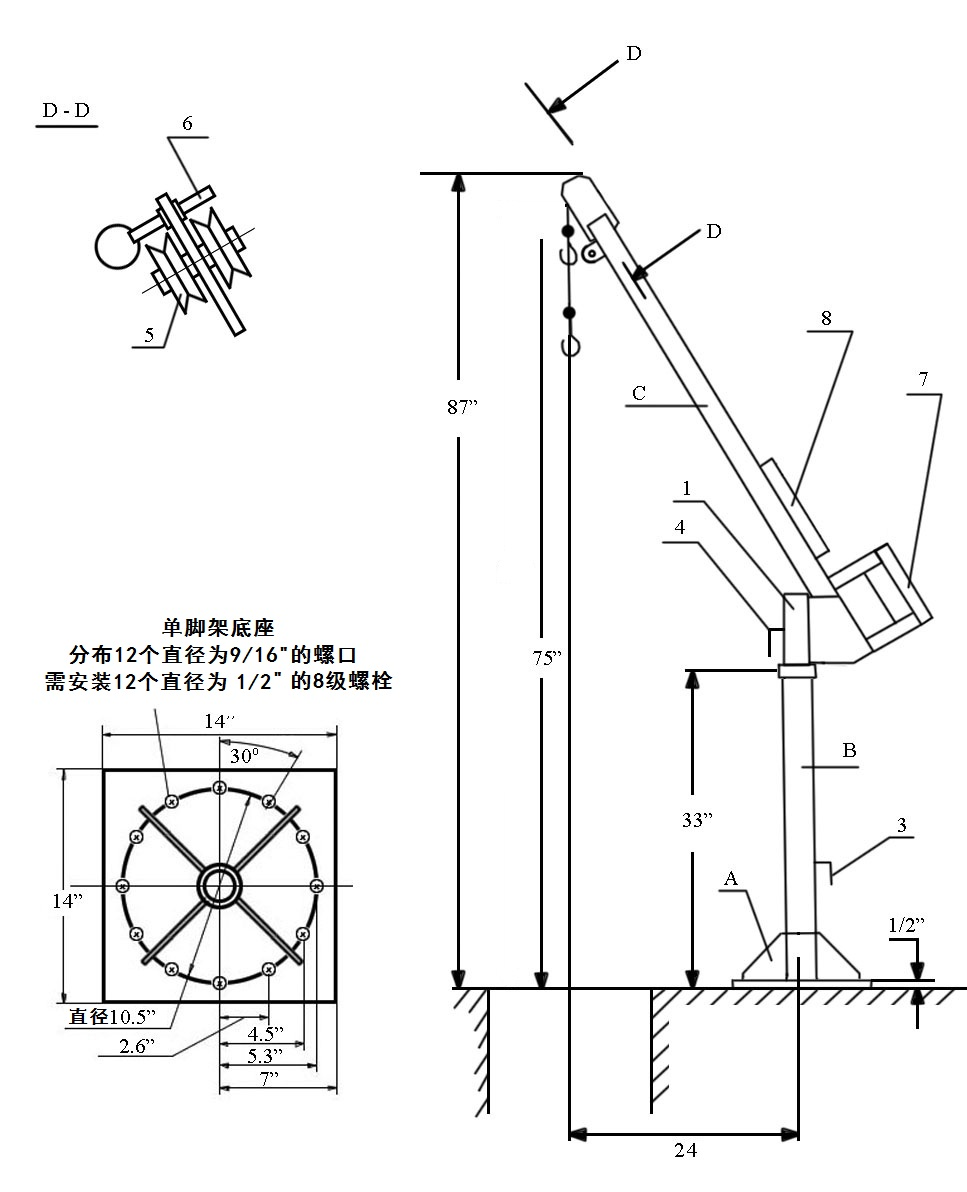

技術參數
|
· 室內頂部高度 |
2.13m |
||
|
· 人用工作負載 (1個工作人員) |
140.61kg |
||
|
· 物用工作負載(升降器材時) |
181.44kg |
||
|
· 重量 |
底座(含柱軸) |
36.74kg |
|
|
吊桿 |
21.32kg |
||
|
· 受限空間中心位置與單腳架底座中心距離 |
61cm |
||
|
· 吊臂的旋轉角度 |
360o |
||
|
· 測試靜態負荷 |
2449.44kg |
||
|
兼容設備 |
型號: 2005 - 三維救援絞盤 |
||
|
型號: 142 – 手動絞盤 |
|||
|
型號: 140 – 手動絞盤 |
|||
